高大异形空间建筑如何施工?BIM技术搞定关键难题!

文章附图


维筑科技多年来为各类商业、酒店办公、医疗、场馆、轨道交通等领域的项目成功实施了基于BIM技术的全方位的项目管理咨询、机电深化设计以及相关的BIM技术实施培训,赢得客户认可,备受青睐。



南京卓美亚酒店就是维筑科技参与运用BIM技术实施的一个高端酒店项目。





▲酒店外观实景

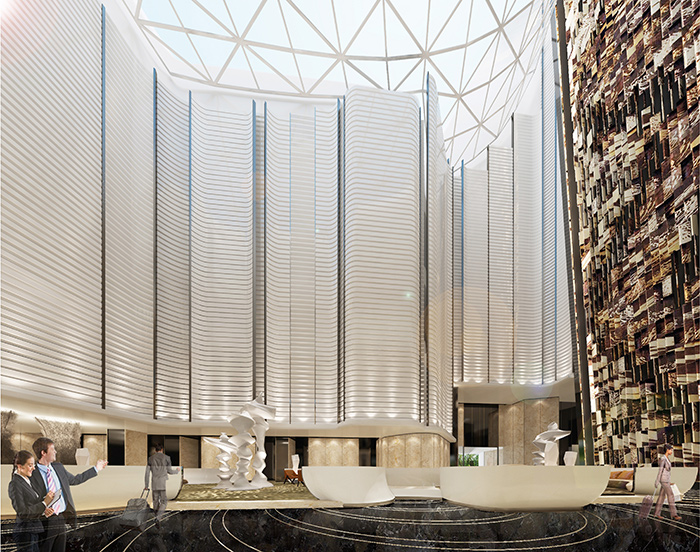

▲酒店内部效果图


2018年9月10日,坐落于扬子江畔的南京卓美亚酒店(Jumeirah Nanjing)正式扬帆起航。南京卓美亚酒店是卓美亚集团(Jumeirah Group)在南京开设的第一家超五星级酒店。

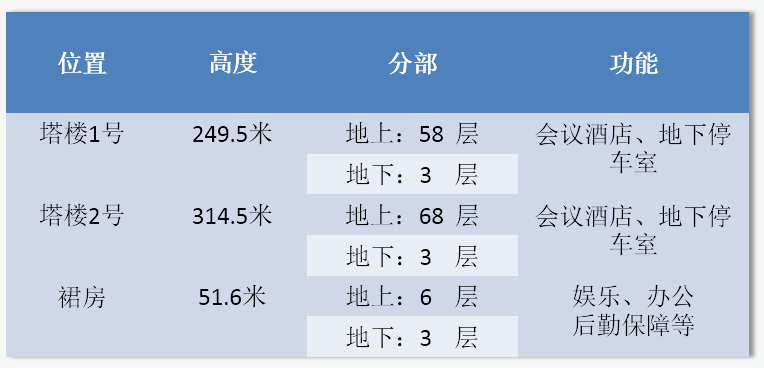

项目介绍











服务内容


本项目受金螳螂南京分公司邀请配合本次裙楼内部装饰安装工作,我司在参考前期项目情况后决定运用逆向建模的方式开展BIM工作。我方运用的流程按顺序依次为:


收集前期钢结构数据→将前期数据利用三维软件做后期建模及调整优化→将数据移交工厂加工并校核→利用全转仪进行放点安装



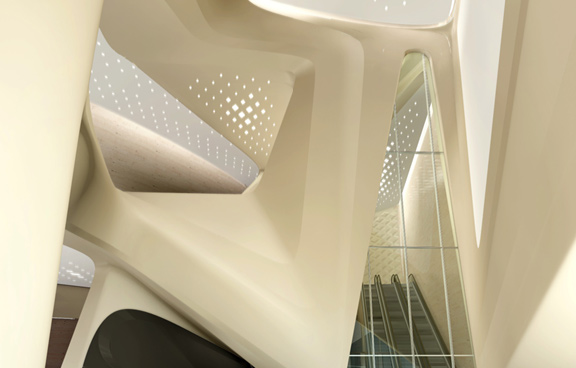

施工范围






项目难点







1.施工难度系数大

2.施工周期短

3.施工区域狭窄

4.次钢结构空间关系复杂

5.BIM技术须完整的应用于施工

6.GRG与钢结构协调

7.GRG制作、运输与安装



BIM技术在项目中的应用


BIM平台的运用:三维扫描技术、三维实体放线、装饰面的加工。


卓美亚酒店运用BIM技术进行三维施工以及质量、进度、工期等控制。这些控制的主要依据为三维模型,现在项目所用的三维模型制作软件主要有Rhino、Revit、Catia、tekla、Geomagic等软件,结合projiect等软件进行四维模拟施工。




三维模型制作软件

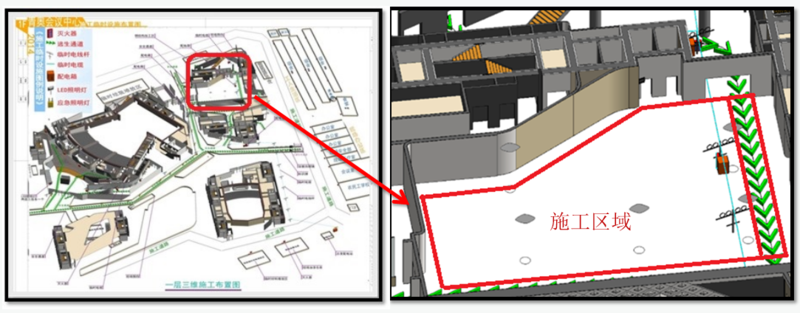

施工区域占用通道,给后期的材料运输、人员施工带来很大的不便



根据BIM信息模型,模拟脚手架,最大限度的利用异形空间,满足施工要求



可视化即所见即所得,协调各专业间碰撞。对于复杂的室内装饰工程而言,室内各专业图纸(机电管道,空调、排风、消防等)根本无法从传统的CAD图纸上表达整个室内各区域整体结构的构成,通过引用BIM的可视化特点,对各专业图纸构建立体化模型并赋予信息,可进一步作模型碰撞检测分析。

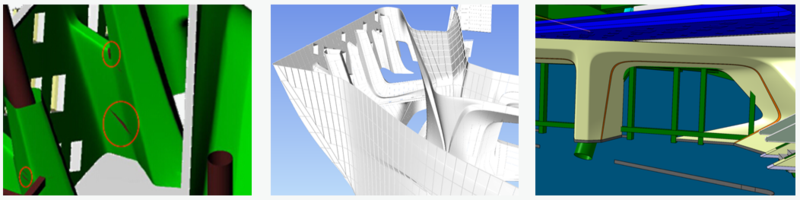

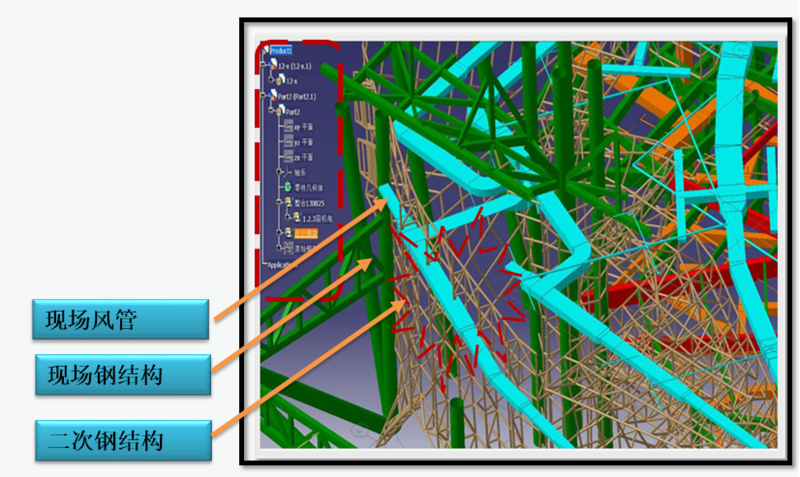

  二次钢结构,是建立在主体钢结构上的构件,因此二次钢架不仅要考虑与主题结构的碰撞,也要考虑与其他管线的碰撞

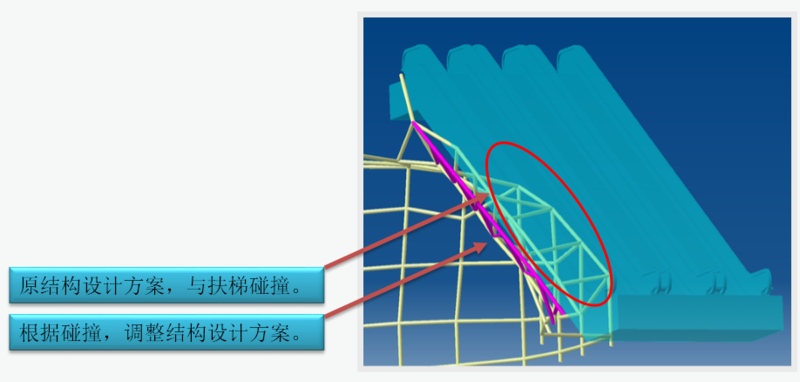

  根据BIM信息模型,通过碰撞分析,调整二次钢结构位置



可优化。BIM的基础上可以做更好的优化。BIM模型提供了建筑物的实际存在的信息,包括几何信息、物理信息、规则信息,还提供了建筑物变化以后的实际存在。复杂程度高到一定程度,BIM及与其配套的各种优化工具提供了对复杂项目进行优化的可能。

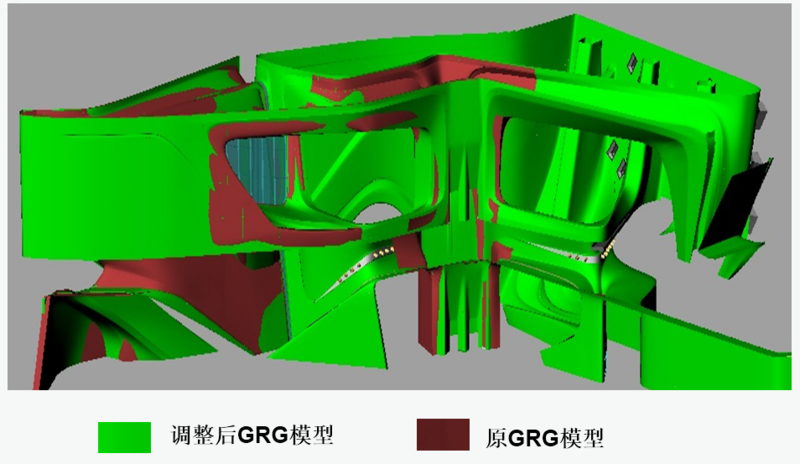

通过点云逆向建立模型→钢结构模型与GRG合成→得出碰撞对其进行修改





可模拟。 基于建立好的BIM模型指导施工后,可直接在BIM模型中模拟现场。可模拟性并不只能模拟设计出的建筑物模型,还可以模拟不能够在真实世界中进行操作的事物。在设计阶段,BIM系统可以对设计上需要 进行模拟的一些东西进行模拟实验。




可出图。基于整合各专业的模型,并在方案优化后,可以进行相关图纸剖切等工作,方便地将相关的项目信息清楚的表达在施工图纸上,对现场进行施工指导、信息核对反馈。

640 (1).jpg




GRG的校核、制作、运输、安装




GRG施工流程






三维扫描仪,主要分为脚架式工程扫描仪和手持便携式扫描仪。工程扫描仪具有扫描范围广、点云数据存储量大、精度更高等特点,对大型的异形空间扫描尤为方便。工程扫描仪配合扫描靶球定位,可连续多站扫描。




手持式扫描仪,又称为便携式扫描仪。其小巧便捷、体积小、重量轻、可单手持握,更为重要的是其扫描精度依然能够满足扫描工作的需要。结合扫描定位点,针对一些狭小的空间扫描工作具有不可替代的优势。




全站仪,按精确度主要分为1″、2″,主要作用为将图纸坐标放样到现实空间,青奥项目中主要运用在轴网放线、钢结构安装、GRG安装等方面,提供精确的坐标控制,减少安装偏差。



1.将生产好的GRG扫描

2.设置坐标点

3.与BIM信息模型对比

4.得出分析数据

5.判断是否合格





1.将后期在后场加工好的GRG,设置好坐标点,进行后期的对比检测。

2.将前期已经建立好的BIM模型GRG,设置好坐标点,进行后期的对比检测。





用“三维实体放线法”测量异形空间


该项目大型异形空间已经没有办法运用常规的放线方式来指导施工,项目部运用所接触的软件、设备等技术提出三维空间实体放线的概念。


●通过软件找到对应的点空间三维坐标。

●实体放线,通过对模型的切割形成样条曲线,找出交叉点位坐标,通过全站仪将这些点,在现场中放样出来。


优点:

●便于大型造型的整体控制。

●将误差消除在各网格区域内,减少误差的累计。

●模板的网格状分布便于多个安装班组同步施工,提高效率和缩短安装时间。



●项目中,GRG安装采用分片安装法,具体是将一个大的模型切分成一个个小片,并且在每一片的四个角上设置点坐标,这样采用全站仪放样点坐标,就可以将GRG精确的放置到指定位置。

●安装方法如图,将仪器架设在测设好的控制点或格网点上,采用空间放样,将GRG上每一个控制点都精确放样出来,并指挥工人将GRG精确安装到位。




通过控制性模板以及全站仪进行GRG安装,安装完成进行整体打磨



THE END

通过该项目,BIM技术可以解决施工中的复杂、难点问题,BIM技术的引入为此次项目大面积施工提供极大方便,提高施工效率,降低时间和人力的浪费。为后期大型项目打下牢固的基础。为BIM技术在装饰行业的推广与使用奠定了基础。BIM是实现高大异形空间的主要技术,通过对BIM的学习与探讨,更有助于推进整个装饰工程施工的变革。

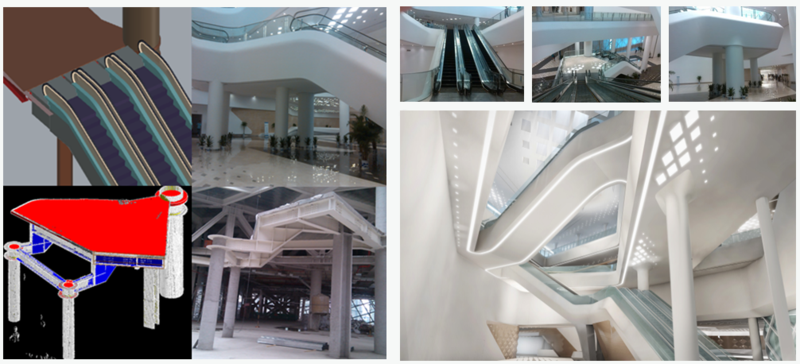

项目组图展示
