BIM案例 | BIM技术打造常州溧阳文化艺术中心

文章附图

溧阳文化艺术中心是溧阳市文化标志性的建筑,由东南大学建筑设计研究院有限公司设计,我司提供BIM服务,为其搭建施工图设计阶段的包含土建、机电、钢构、幕墙、内装深化等专业的BIM模型,并根据施工图进行修改变更;建立完善的全专业全系统模型信息,为施工阶段、运营管理阶段的BIM模型搭建提供基础。


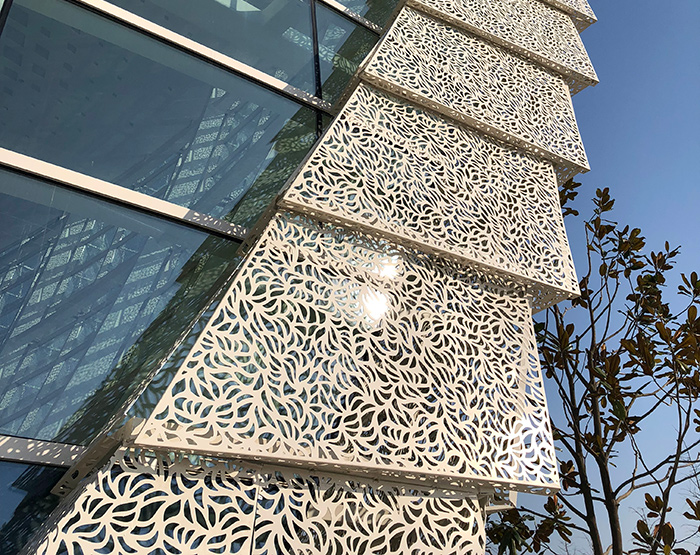

该建筑整体外倾幅度较大,曲线柔和又不失硬朗,同时大面积应用了玻璃外墙和镂空墙饰,自然采光优秀,充满的了现代的科技感与传统的工艺之美。这样一座建筑,可以想象其修建的难度之大,然而能如此迅速的从设计师笔下的概念构想跃然而成为伫立在燕湖公园旁的“玉兰花”,不得不说建筑信息模型(BIM)技术在其中起到了至关重要的作用。




◆◆
BIM服务内容
◆◆


1.搭建溧阳文化艺术中心施工图设计阶段的建筑信息模型(BIM);含土建、机电、钢构、幕墙、内装等专业。


2.全专业协同管线综合,设备管线碰撞检测,竖向净空优化,辅助设计优化修改;并根据施工图修改变更模型;


3.建立完善的全专业全系统模型信息,为施工阶段、运营管理阶段的BIM模型搭建提供基础;


4.主要材料、建筑设备的工程量统计,为招标清单校核分析提供数据支撑;


5.可视化展现施工图设计内容,对二维施工图难以直观表达的结构、构件、系统等提供三维透视和轴测图等三维施工图形式辅助表达,为后续深化设计、施工交底提供依据。


6.提供软件使用基础培训;



◆◆
BIM应用 • 建模
◆◆


主要建立与施工图深度相当的建筑、结构、机电、幕墙、内装等专业的基础模型。

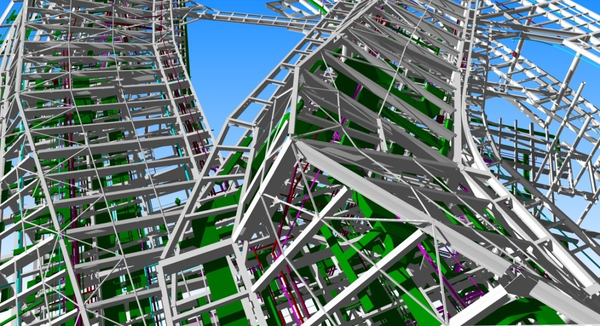

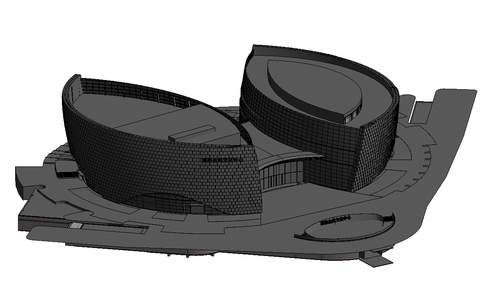

图:模型文件(整合)

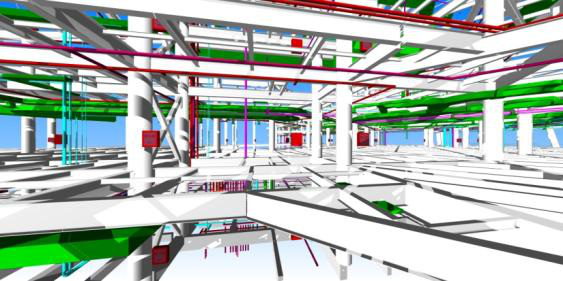

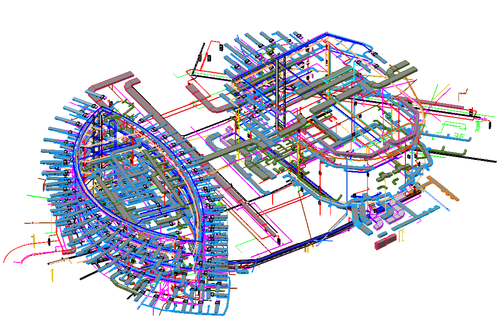

图:机电模型



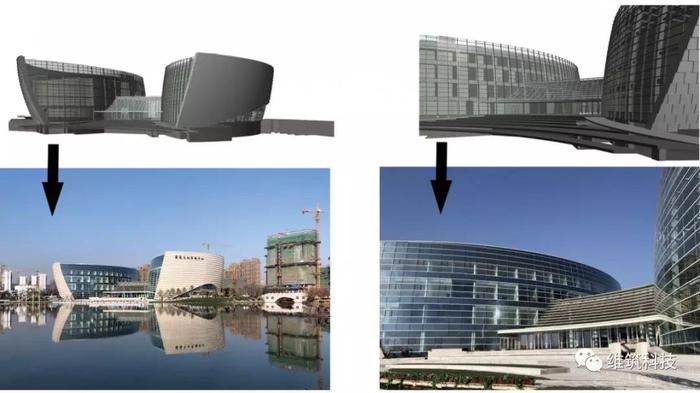

图:模型对比图示例




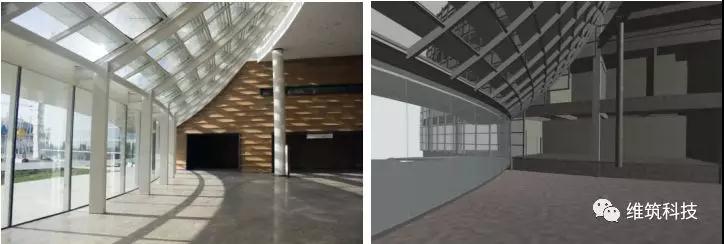

图:模型对比图示例



◆◆
BIM应用 • 可视化设计
◆◆








◆◆

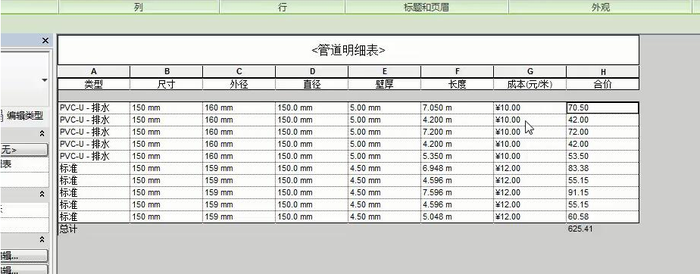

BIM应用 • 工程量统计
◆◆





◆◆
BIM应用 • 管线综合
◆◆





◆◆

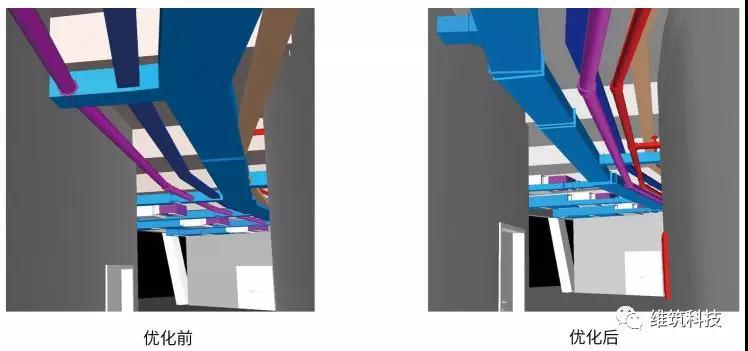

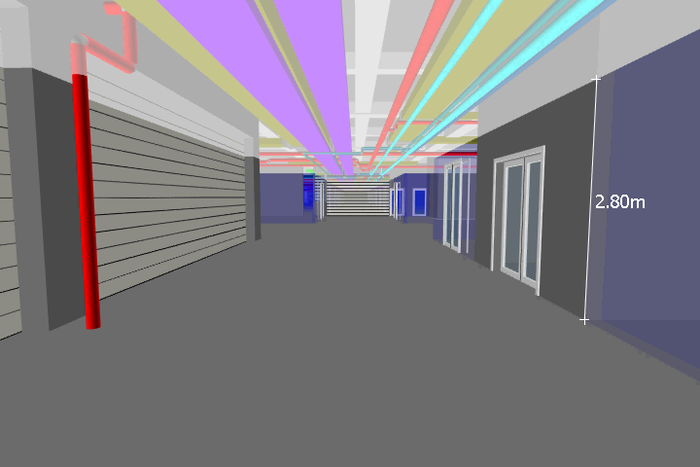

BIM应用 • 净空分析
◆◆






◆◆
BIM应用 • 问题报告
◆◆

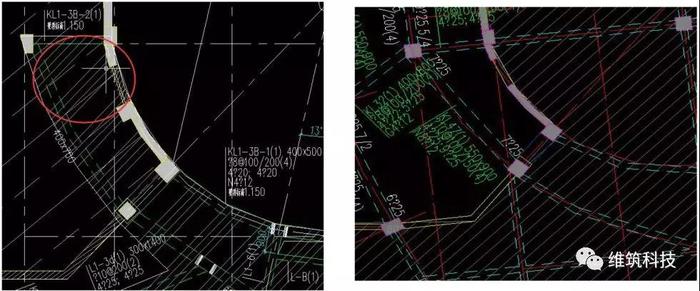

广电2F 2-F、10-a轴  建筑平面与结构平面不符



◆◆
BIM应用 • 复杂点位调整
◆◆

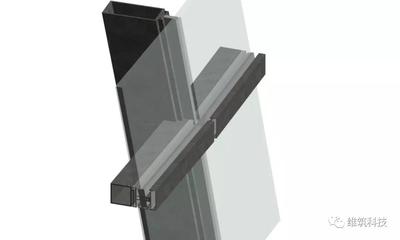

幕墙节点图


通过BIM深化设计,利用可视化的方式表述问题,降低了项目的沟通成本。利用模型复核设备参数,为业主和各施工单位的招采提供相关的设备尺寸,节省了后期因为设备尺寸引起的工期浪费。利用BIM深化设计为后期装饰形式的确定以及优化创造了有利形式。确保项目大面积施工进度的前提下,保证了机电安装的质量与效果。
